脳波計測を安定化する電磁波シールドテント
微小なμVオーダーの脳波信号は外来RFノイズや室内反射・定在波の影響を受けやすく、波形乱れや再現性低下の原因になります。EMCテントは35–50dBの実効遮蔽を用途に応じて選択でき、低反射設計と吸収材の最適配置で、過度な内部反射を抑えつつ外来ノイズを効果的に低減します。
EMCテントは従来の高遮蔽テントとは異なり、適度な遮蔽と低反射のバランスを重視した設計となっています。
なぜEMCテントがEEG計測に最適か
35〜50dB帯の実効遮蔽を選択可能。過度な高遮蔽で生じがちな内部反射・定在波を抑制します。
Wi-Fi／携帯／業務無線など広帯域ノイズを効果的に減衰。
アーチファクトや波形乱れの発生を低減し、再現性の高いデータ取得を実現。
計測脳波のデータ比較
実際に以下の環境で脳波計測を実施した際のデータをご確認ください。高周波のシールド機能は通常のシールドテントの方が高いですが、 脳波を比較すると全面メッシュのEMCテントの方が波形の乱れが少ない、きれいなデータが取得できています。

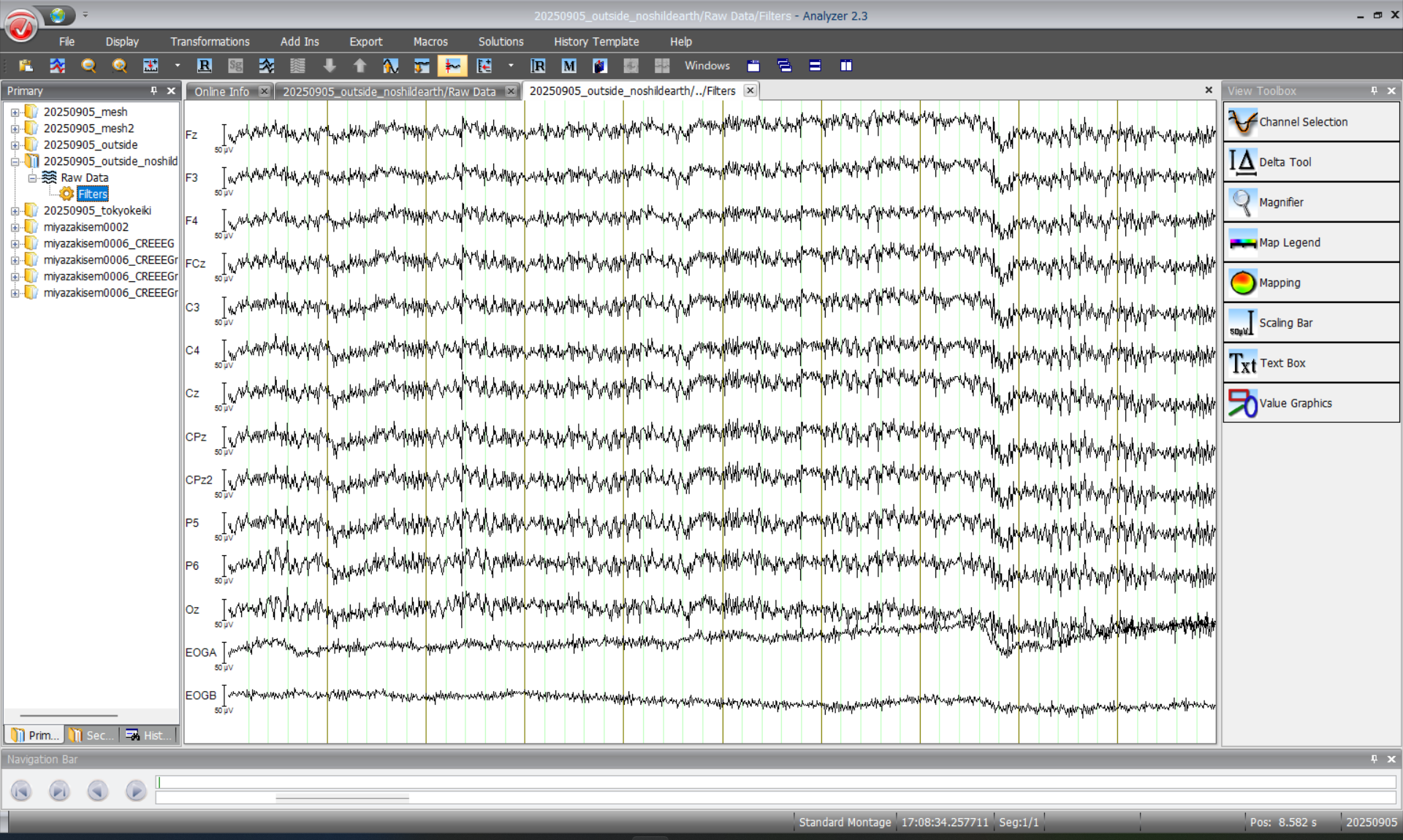

3. シールドテント不使用の場合
外来ノイズの影響により、波形に明らかな乱れが確認できます。

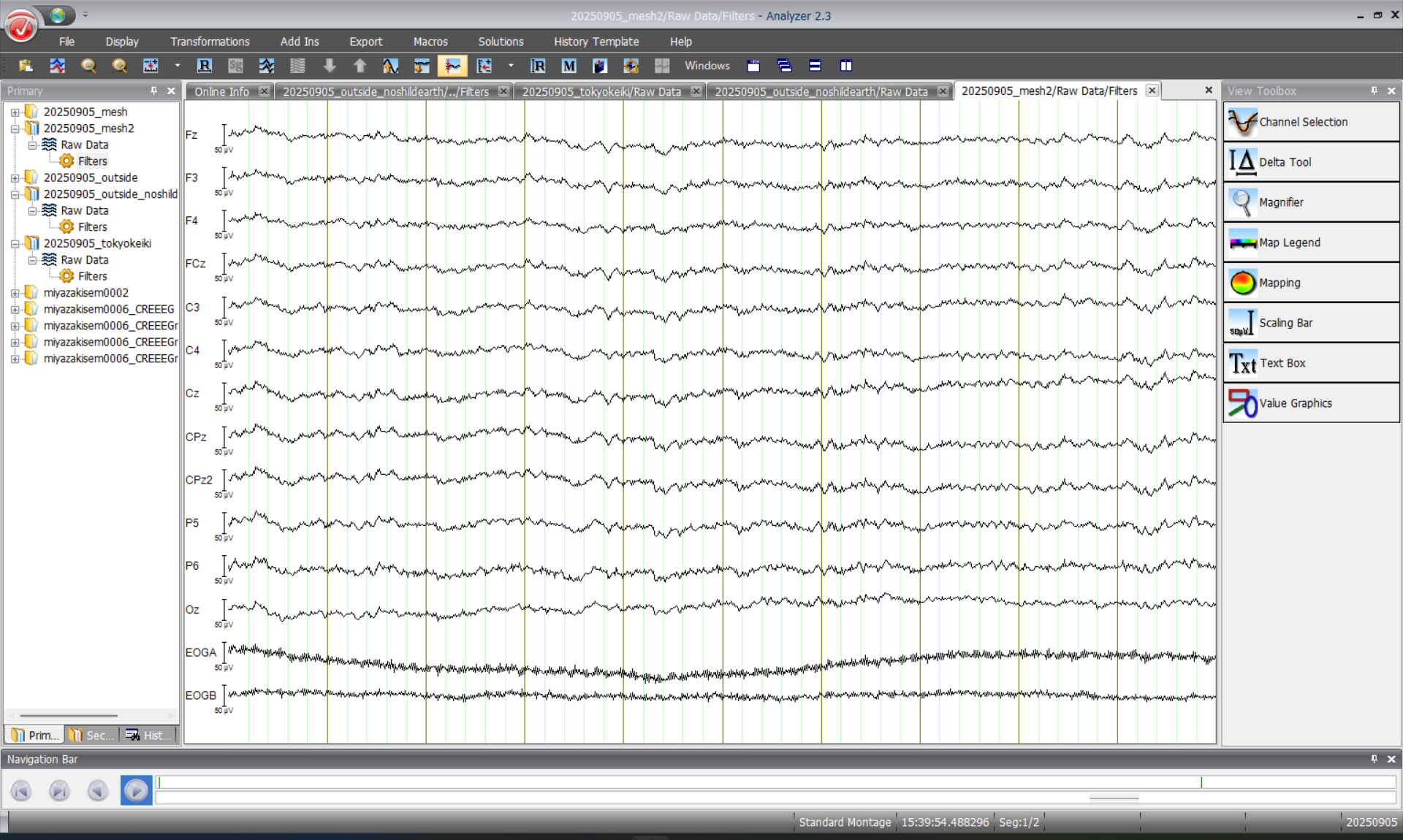

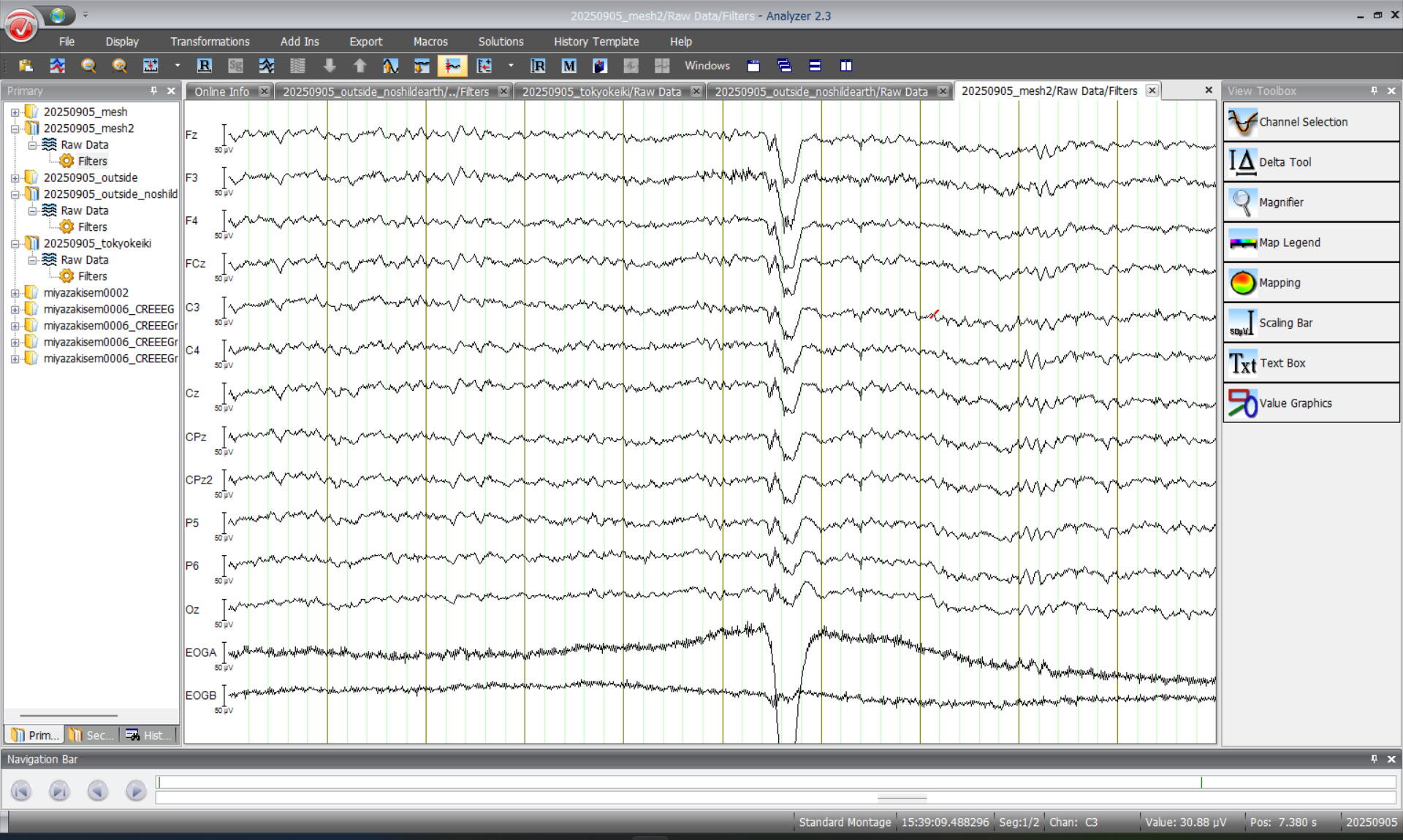

1. EMCテント（シールド性能35dB、純銀メッシュ２重構造）
計測１回目
計測２回目
安定した波形が得られ、ノイズの影響が大幅に軽減されています。

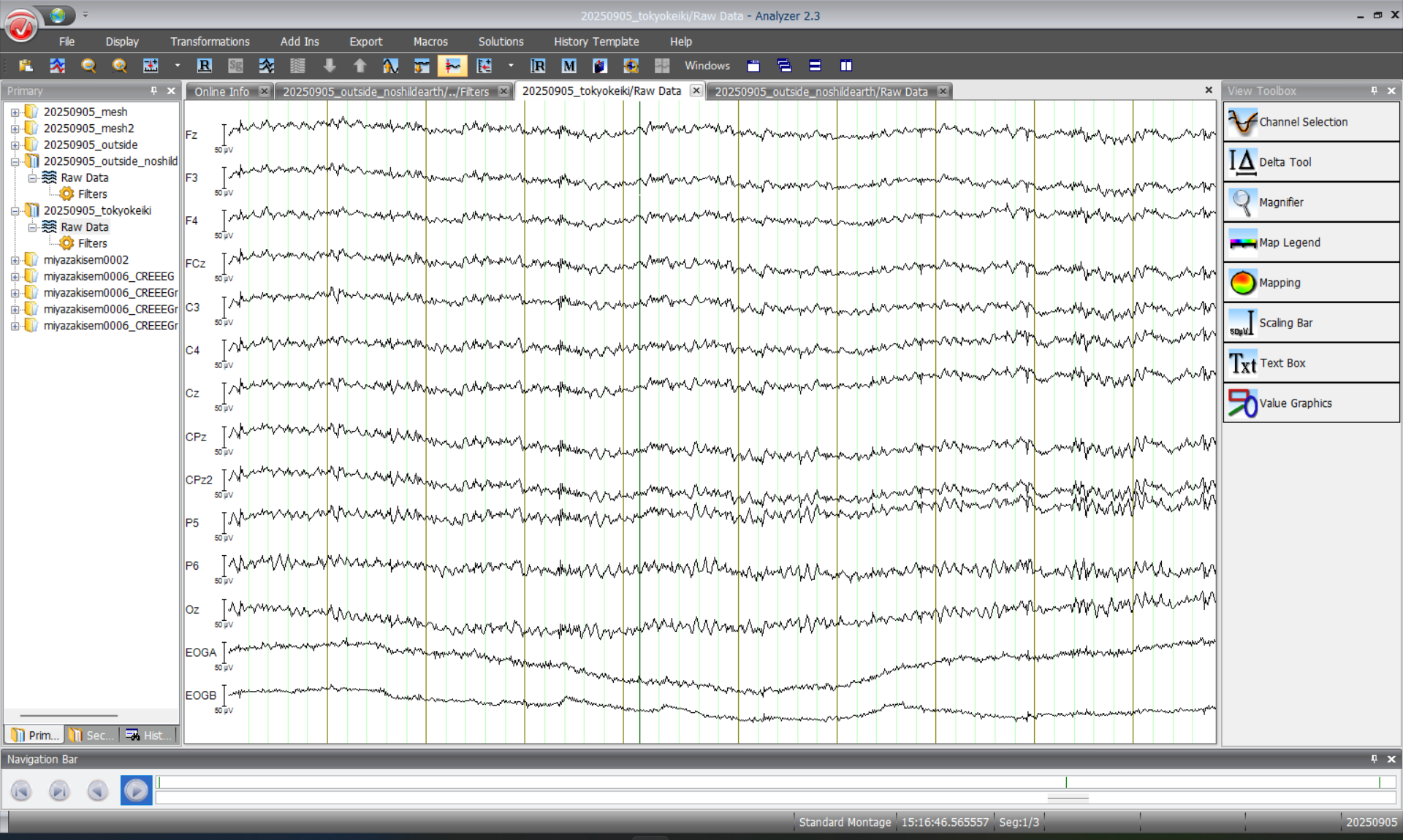

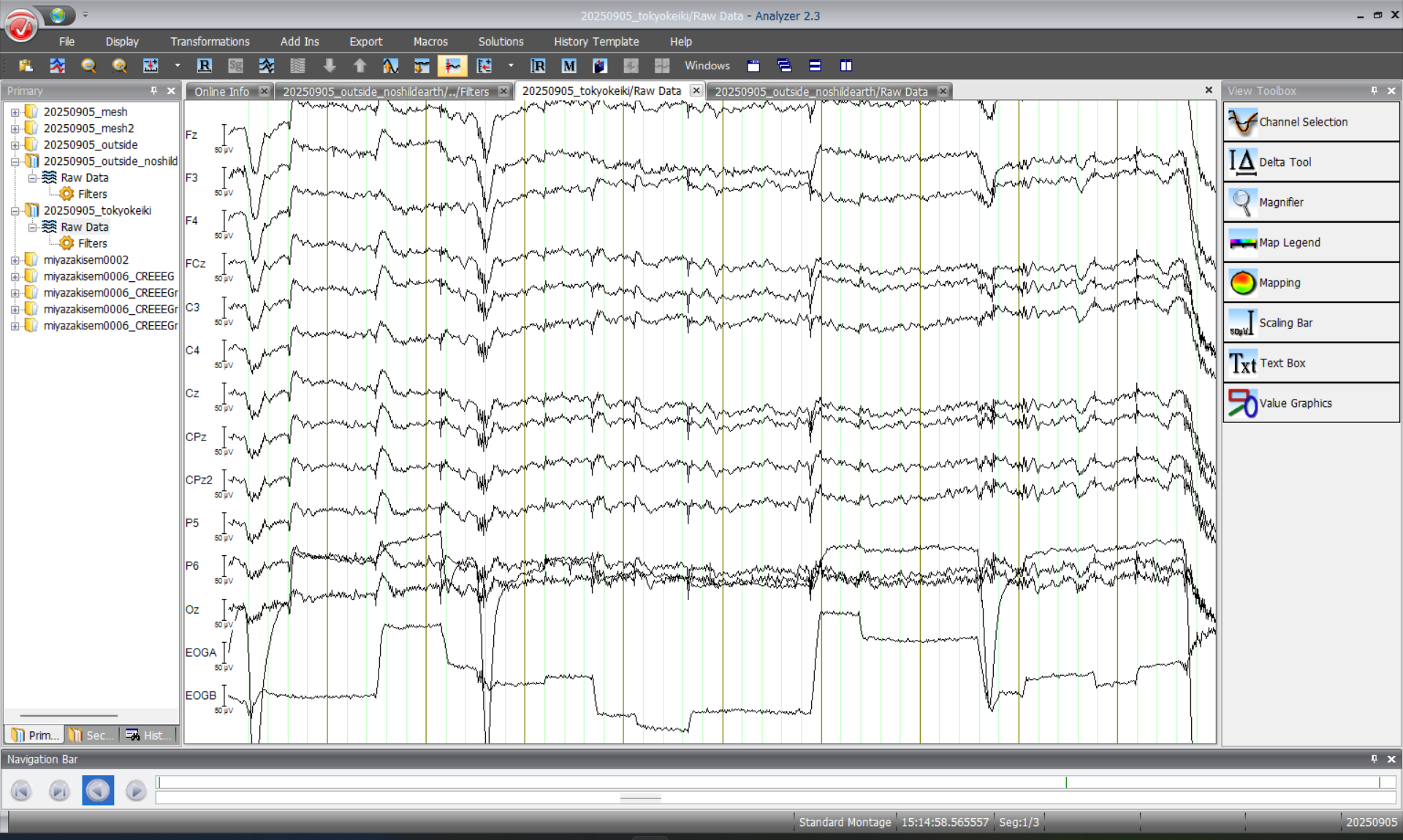

2. 通常の高遮蔽シールドテント（シールド性能85dB以上、導電布使用）
計測１回目
計測２回目
内部反射や定在波の影響が大きく、波形に乱れが生じている。
データ比較から得られた重要な知見
適度な遮蔽と低反射のバランス
この比較データから、高すぎる遮蔽性能よりも「適度な遮蔽と低反射のバランス」がEEG計測には最適であることが解ります。
過度な遮蔽は内部反射を増加させ、かえって計測精度を低下させます。
技術背景：高すぎる遮蔽が必ずしも正解ではない理由
従来の高遮蔽テント
- ・高遮蔽（例：80dB超）
- ・外来ノイズを強力に抑制
- ・内部で反射や定在波が発生
- ・装置やリード線からの漏れが自己増幅
EMCテントのアプローチ
- ・適度な遮蔽＋低反射（吸収）
- ・外来ノイズと内部反射の最適バランス
- ・EEG計測のS/N比を最大化
- ・再現性の高い安定した計測
製品の主要特長
基本は35dB（二重）が推奨です。用途によって45dB、50dBも選択できるが、内部吸収材の追加が必要となるケースがある。
内部反射・共振の影響を受けにくい構造。必要に応じてRF吸収材をレイアウトし、さらなる安定化をはかれる。
自社開発の「MGネット」は通気・放熱・採光性に優れた銀繊維メッシュ。快適な作業空間を確保し、長時間測定にも対応。

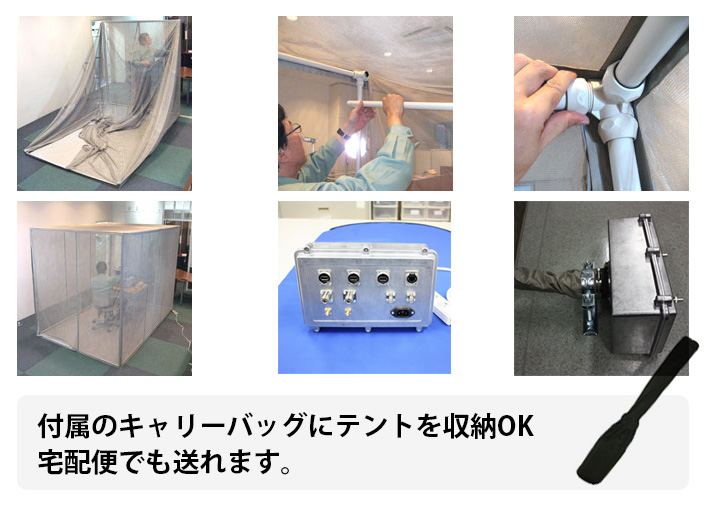

組立30〜60分目安。折りたたみ・移設が容易で、実験室の運用に柔軟対応。
標準で引き込み袖口から各種ラインを挿入できる。オプションのコネクタボックス（電源ラインフィルタ、BNC、SMA、USB、LAN等）を選択・配置できる。
装置構成や室内レイアウトに合わせてカスタム製作が可能。
導入効果
外来RFの影響低減により、EEG波形の乱れ・疑似成分を抑制します。
内部反射の抑制により、アーチファクト・ノイズフロアが低下します。
測定再現性の向上と解析の信頼性が大幅に向上します。
設置・撤収が容易で、実験計画の自由度と作業効率がアップします。
設置・運用の利便性
組立30〜60分目安。折りたたみ・移設が容易で、実験室の運用に柔軟対応。
引き込み袖口を標準装備。コネクタボックス（電源フィルタ、BNC、SMA、N、USB、LAN等）を実装可能。
装置構成や室内レイアウトに合わせたカスタム製作。床処理・遮蔽床、ケーブルスリットにも対応。
標準仕様（カスタマイズ・オーダー対応可）
遮蔽性能（KEC相当）
- 35 / 45 / 50dB（100kHz〜数GHz帯の実効）
- 用途・設置環境にあわせたクラス選定をご提案
素材・構造
- 銀繊維メッシュ（MGネット）：通気・放熱・採光性に優れる
- フレーム：組立式（折りたたみ収納可）
オプション
- コネクタボックス（電源フィルタ、BNC、SMA、N、USB、LAN 等）
- 床面処理・遮蔽床、計測ケーブル用スリット
- 設置・測定セットアップ／吸収材レイアウト最適化のアドバイス
サービス
- デモ・短期レンタル・仕様相談に対応
- 設置後の測定チューニング相談
よくある質問
クリックで展開できます。
お問い合わせ・デモ／レンタル
最適な遮蔽レベルの選定から設置・運用までサポートします。デモ、短期レンタル、仕様相談もお気軽にご依頼ください。
