電磁波シールドルーム
EMC簡易ルーム（アルミフレーム）
＜簡易EMI測定や電磁干渉対策に＞
メディカル･エイド社が開発した電磁波シールド簡易ルームです
日本製
使用する場所に応じて自由設計が可能。 １日で設置でき、設置後も移動や移設も可能。 消防法に適合しているので、テナントビル内にも設置できる
『ＥＭＣ簡易ルーム』（特許第7088525号）は容易に設置でき、設置後も移動や移設ができます。さらにメッシュの開口率が80％以上あるので照明や空調も不要です。消防法にも適合しており、テナントビル内でも設置が可能です。
サーバールームやドローンも飛ばせる超大型サイズも制作可能で、設置も１～２日で完了できます。省庁や通信大手､ゲーム開発企業など数多くの導入実績があり、閉所ストレスがなく快適な空間で、作業効率がアップすると評価されています。
特許を取得しているマグネット式扉はワンタッチで出入りができ、封止性能も高い扉です。弊社『ＥＭＣテント』よりシールド性能は高くなっております。
【特長】
- ■１～２日で設置でき設置料も安価（15万円～）設置後も容易に移動や移設も可能
- ■マグネット式ドア（特許取得）は開閉がワンタッチで出入りが容易
- ■用途・予算に合わせてシールド性能やサイズを選べ、自由設計が可能。
メッシュ素材のレイヤー（２～４重）によってシールド性能（KEC法：100kHz～60GHz 23～60dB）を変化させることができる ※ゲームや各種モバイル機器のアプリ開発の際、電波状況を変化改させたいときに有効です - ■素材のシールド性能が32～60dBの範囲なので、内部反射や共振の影響が少ない
※通常のシールド素材は80dB以上のシールド性能があるので、内部反射や共振の影響が大きい - ■1mm以上の荒目メッシュ（開口率80％以上）なので採光性、通気性､放熱性が良く、光源や空調が不要。
- ■閉所ストレスがなく快適な空間で、作業効率がアップする
- ■消防法に適合しており、展示会場やテナントビル内でも設置可能
- ■２年に１回程度メンテナンスを実施すると10年以上使用可能
- ■オプションでコネクタパネル（電源ラインフィルタ・BNC・SMA・N型・USB・LAN等のコネクタ）が設置できる
- ■銀繊維を使用しており、金属アレルギーを引き起こしにくい
以下のような要望にお応えします
- ・電波暗室での本試験を実施する前に､予備試験を行いたい
- ・開発中の未承認通信機器の無線送信試験における違法電波発射の抑止（電波法対策）
- ・作業所内に設置し､シールドルーム内で製品開発したい
- ・長時間滞在しても快適でストレスがないシールドルームが欲しい
- ・頻繁に出入りするので、封止扉の開閉が煩わしくないものがいい
- ・目的や作業所スペースに合わせてオーダーで作ってほしい
- ・サーバールームなどのセキュリティー対策をしたい
※情報漏洩やパルス爆弾などのサイバーテロ対策 - ・機器が電磁干渉するので、携帯やWiFiなどの外来ノイズを抑えたい
- ・モバイルアプリ等開発の際に電波状況を変化させて動作確認したい。
- ・強力な高周波電磁波の人体曝露を防止または低減したい
パルス爆弾や太陽フレア対策に有効
パルス爆弾から発生する高高度電磁パルス(HEMP)のにより、おおよそ50kV/m（DC数10MHz）電界強度が発生し、地上にある情報・通信機器を含む電子器機や電力・通信線に高電圧の電流が誘起されます。10kV/m以上の電界強度が一瞬でも照射されると、電子器機や電子システムを破壊することが予想されています。電磁波シールドテントは２重タイプで電界強度を100分の１前後まで減衰させる能力があるので、電子器機のパルス爆弾対策製品として有効です。
重要なインフラ施設である電力・通信事業者や防衛・防災機関は内閣府より対策を義務付けられており､衛星電話端末だけでなく重要な電子器機を破壊から守る対策が必要です。パルス爆弾や太陽フレアのリスクが高まった際に、ＥＭＣ簡易ルーム内に重要な電子機器類を保管することで破壊から逃れることができます。ＥＭＣ簡易ルームは5年以上使用でき、弊社のメンテナンスサービスを受ければ10年以上性能は劣化しませんので、万が一に備える製品としても有効です。
使用する場所に応じて自由設計が可能です
アルミフレームと純銀メッシュ、特殊なワンタッチマグネット扉でかんたんに出入りができ、閉塞感がないので長時間滞在してもストレスを感じずに作業ができます。
コード類は挿入袖より引き込んでストッパーと結束バンドで２か所封止します。※必ず２か所封止してください
オプションでコード類からのノイズ侵入を防ぐコネクタパネルが装着されます。コネクターの種類は自由に選べます

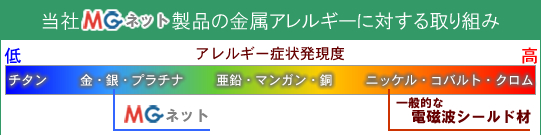

金属アレルギーとは、金属と汗に含まれる塩素イオンの作用によって、皮膚が拒絶反応を起こして皮膚がかぶれる状態をいいます。 銀は極めてアレルギー症状を発現しにくい安全な金属です。一般的な電磁波シールド材の多くは、安価なニッケル等の金属メッキを使用しています。 ニッケルは直接肌に触れた場合、他の金属に比べて溶けだしやすく、汗をかいていれば、 汗に含まれる塩素イオンの作用でより溶けだしやすくなる性質を持っているので注意が必要です。
当社の「MGネット」製品は使用目的、安全性を考慮し、コーティングに銀を用いて金属アレルギーの危険性を最小限に抑えています。また、生地に電磁波シールド材をコーティングしている一般的な製品と違い、 「MGネット」製品は繊維レベルで銀コーティングを行っていますので、 コーティング材の磨耗や剥離にも強く、耐久性のある製品です。
仕様書
| パーツ＆素材 | 本体シールド材 | EMC対策用MGネット（底面を除く5面に使用）底面は導電布（銅ニッケル） | |
|---|---|---|---|
| 底面＆シームトリミング | 導電布（銅ニッケルコーティング） | ||
| フレーム | アルミニウム | ||
| マグネット封止扉 | ステンレスフレーム＋ネオジウム磁石（特許第7088525号） | ||
| MGネットのシールド性能 （KEC法） |
100kHz～3GHz | 2枚重 | 32～45dB |
| 4枚重 | 50～60dB | ||
| MGネットのシールド性能 （フリースペース法） |
10MHz～1.4GHz | 2枚重 | 39～55dB |
| 4枚重 | 50～60dB | ||
| 7.75GHz～13GHz | 2枚重 | 23～42dB | |
| 4枚重 | 40～60dB | ||
| MGネットの導電性 表面抵抗（Ω/10×10cm） |
縦方向 | 1.4Ω | |
| 横方向 | 3.3Ω | ||
| MGネットの通気性（単位：㎠/sec） 各試験体の1㎠あたり、毎秒どれだけの空気（㎤）が通過するかを測定 |
１枚 | ８３％ | |
| ２枚重ね | ７７％ | ||
| ３枚重ね | ６７％ | ||
| ４枚重ね | ６１％ | ||
| MGネットの光透過性 可視光線320nm～780nm透過率 MGネットを重ね合わせた時に､ どれだけの光が透過するかを測定 |
１枚 | ７４％ | |
| ２枚重ね | ５５％ | ||
| ３枚重ね | ４１％ | ||
| ４枚重ね | ３１％ | ||
| EMC簡易ルームの耐用年数 | 室内使用 | 約5年。メーカー保証２年 2年に１回程度メンテナンスを実施すると10年以上使用可能 |
|
消防法について
「EMC簡易ルーム」が消防法に抵触してしまうのでは？といったお問い合わせを多数頂戴しております。 そこで、当社では本社所在地である大阪府和泉市を始め、大阪府大阪市、 神奈川県横浜市、宮城県仙台市といった自治体を所轄する消防に確認を行いました。
- １）EMC簡易ルームで使われるメッシュ状の素材がもつ特性について説明
ナイロン繊維に銀をコーティングした特殊なメッシュ状の素材。網目が1mmほどの粗目メッシュ（開口率８０％以上）により、通気性・透過性が高く天井面を完全に覆い隠さない。以上より、スプリンクラーからの放水もテント内部に十分に行き渡らせられる。 - ２）軽量であるため、設置場所の床面に固定させずに使用し、万が一の時にも動かしやすい
壁や天井に固定せず、床面に自立させて使用する。軽量であるため移動も容易、導線の確保も行いやすい。 - ３）メッシュ状の素材であるため、外部からシールドルーム内部の様子が見られる。
万が一の時にも外から確認することが容易にできる。
主に以上の点について説明を行ったところ、前述の管轄消防では 「消防法に抵触しない」という確認が取れました。 管轄する消防によっては異なる見解が出される可能性もございますので、 こちらからお問い合わせを頂ければ 、所轄消防への確認を当社にて行います。
寸法と性能別価格表（税別）
下記の価格はシールドルーム本体価格となり、設置料は15万円～と格安です。以下のオプションは別途お見積もりいたします。
●コネクタパネル（各種ケーブル類ラインノイズカット）18万円～
●重量物設置用床加工（耐荷重500kg）20万～
●LEDのパネル照明（もし設置する場所に十分な照明がない場合のみ）12万円～
| 品番 | 巾×奥行×高(重量) | ネット枚数と性能 | 参考価格(税別) |
|---|---|---|---|
| EMCR101820-2 | 1.0×1.8×2m （約40kg） | ネット2重（35dB） | 2,000,000円 |
| EMCR101820-3 | 1.0×1.8×2m （約41kg） | ネット3重（45dB） | 2,350,000円 |
| EMCR101820-4 | 1.0×1.8×2m （約42kg） | ネット4重（50dB） | 2,700,000円 |
| EMCR181820-2 | 1.8×1.8×2m （約45kg） | ネット2重（35dB） | 2,700,000円 |
| EMCR181820-3 | 1.8×1.8×2m （約46kg） | ネット3重（45dB） | 3,200,000円 |
| EMCR181820-4 | 1.8×1.8×2m （約47kg） | ネット4重（50dB） | 3,700,000円 |
| EMCR182720-2 | 1.8×2.7×2m （約50kg） | ネット2重（35dB） | 3,200,000円 |
| EMCR182720-3 | 1.8×2.7×2m （約52kg） | ネット3重（45dB） | 3,850,000円 |
| EMCR182720-4 | 1.8×2.7×2m （約53kg） | ネット4重（50dB） | 4,500,000円 |
| EMCR272720-2 | 2.7×2.7×2m （約60kg） | ネット2重（35dB） | 3,800,000円 |
| EMCR272720-3 | 2.7×2.7×2m （約62kg） | ネット3重（45dB） | 4,650,000円 |
| EMCR272720-4 | 2.7×2.7×2m （約64kg） | ネット4重（50dB） | 5,500,000円 |
ドローンも飛ばせる超大型サイズも制作可能で、用途に合わせてカスタマイズできます
| 品番 | 巾×奥行×高(重量) | ネット枚数と性能 | 参考価格(税別) |
|---|---|---|---|
| EMCR275420-2 | 2.7×5.4×2m （約80kg） | ネット2重（35dB） | 5,800,000円 |
| EMCR275420-3 | 2.7×5.4×2m （約82kg） | ネット3重（45dB） | 7,200,000円 |
| EMCR275420-4 | 2.7×5.4×2m （約84kg） | ネット4重（50dB） | 8,600,000円 |
| EMCR409020-2 | 4×9×2m （約100kg） | ネット2重（35dB） | 9,500,000円 |
| EMCR409020-3 | 4×9×2m （約105kg） | ネット3重（45dB） | 12,000,000円 |
| EMCR409020-4 | 4×9×2m （約110kg） | ネット4重（50dB） | 14,200,000円 |
| EMCR409040-2 | 4×9×4m （約130kg） | ネット2重（35dB） | 13,000,000円 |
| EMCR409040-3 | 4×9×4m （約135kg） | ネット3重（45dB） | 17,000,000円 |
| EMCR409040-4 | 4×9×4m （約140kg） | ネット4重（50dB） | 21,000,000円 |
メンテナンスのご案内
EMC簡易シールドルームのメンテナンスサービスがございます。２年に１回程度メンテナンスを実施すると10年以上使用可能です。詳細は以下よりご確認下さい。
メンテナンス用品のご案内
MG導電防錆スプレー330ml
特徴
性能を維持するメンテナンス用品。導電防錆コーティングし銀繊維の劣化を防止。スズを配合しているので導電性がある
・EMCシート、電磁シールド袋、EMCボックス、EMCテント、EMC簡易ルームに対応
成分
| 原液成分 | CAS番号 |
|---|---|
| 酢酸エステル | 141-78-6 |
| イソプロパノール | 67-63-0 |
| エチレングリコールモノブチルエーテル | 111-76-2 |
| アクリル樹脂溶液 | 104609-24-7 |
| 導電材 | スズ |
使用方法
換気を良くして、噴射口の向きを確認し、２０～３０cm離して、全体に薄く均等に噴霧してください。噴霧後１～２時間程度乾燥させて下さい。
MGクリアコートスプレー480ml
特徴
性能を維持するメンテナンス用品。アクリルでコーティングし銀繊維の劣化を防止。導電性なしタイプ
導電性なしの為、閉じた状態で外側から使用してください。
対応製品・EMCボックス、EMCテント、EMC簡易ルーム
成分
| 原液成分 | CAS番号 |
|---|---|
| 酢酸エステル | 141-78-6 |
| イソプロパノール | 67-63-0 |
| エチレングリコールモノブチルエーテル | 111-76-2 |
| アクリル樹脂溶液 | 104609-24-7 |
使用方法
換気を良くして、噴射口の向きを確認し、２０～３０cm離して、全体に薄く均等に噴霧してください。噴霧後１～２時間程度乾燥させて下さい。
